TIMBANGAN DENGAN PENGESETAN BERAT/HARGA DILENGKAPI INDIKATOR NADA

TIMBANGAN  DENGAN PENGESETAN BERAT/HARGA  DILENGKAPI INDIKATOR NADA

Imam Edi Susanto1, Rayna Mustofiatun2, dan Samuel Beta3
Jurusan Teknik Elektro Politeknik Negeri Semarang
Jl. Prof. H. Soedarto, SH, Tembalang, Semarang, 50275
Email: imamedi6@gmail.com1, rayna.must1@gmail.com2, dan sambetak2@gmail.com3.

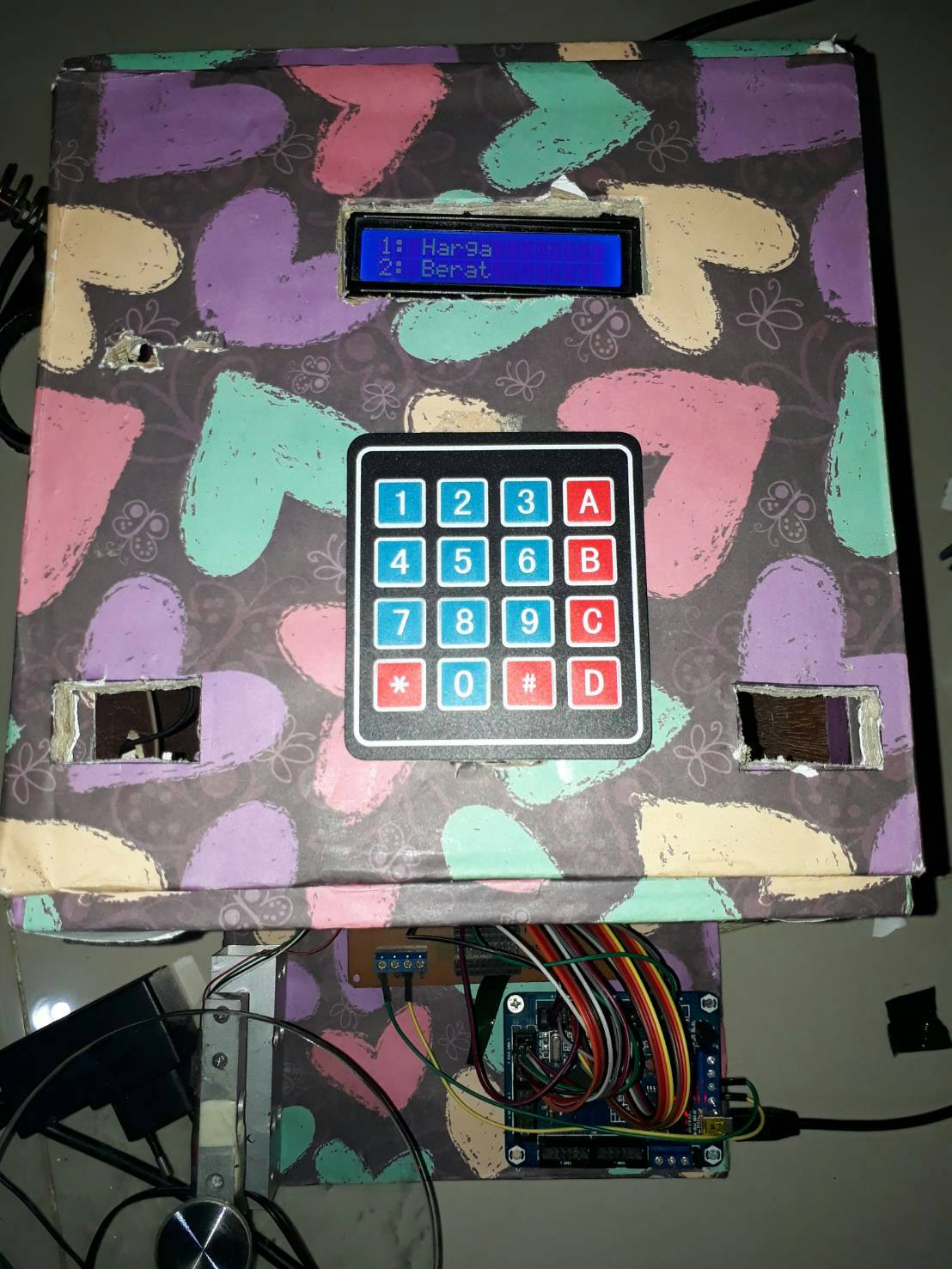

Abstrak - Timbangan  dengan pilihan seting harga/berat menggunakan ARM NUC 120 sebagai pemrosesnya. Alat ini memudahkan dalam proses penimbangan. Pembeli dapat memasukkan rentang berat maupun harga yang diinginkan dan penjual dapat mengubah harga sesuai dengan harga dipasaran. Dalam pembuatan alat ini menggunakan masukan sensor berat, keypad dan dengan luaran LCD, buzzer dan LED RGB. Sensor berat yang digunakan sebagai masukan adalah  Loadcell (5Kg). Keypad yang digunakan adalah keypad 4x4. Luaran yang dihasilkan berupa hasil dari timbangan dalam berat (/ons) dan Rupiah (Rp) yang ditampilkan pada LCD. LED dan Buzzer digunakan sebagai indikator dari hasil timbangan.

Kata Kunci: ARM NUC 120, Loadcell, Keypad, LED RGB, Buzzer, LCD

Abstract - Scales with price / weight setting options using ARM NUC 120 as the processor. This tool makes it easy in the weighing process. The buyer can enter the desired weight range or price and the seller can change the price of the fruit according to the market price. In making this tool use heavy sensor input, keypad and with the output of LCD, buzzer and RGB LED. The weight sensor used as input is Loadcell (5Kg). Keypad used is 4x4 keypad. The resulting output is the result of scales in weight (/ oz) and Rupiah (Rp) displayed on the LCD. LED and Buzzer are used as indicators of the scales.

Keywords:  ARM NUC 120, Loadcell, Keypad, LED RGB, Buzzer, LCD

     I.
          II.     Tinjauan Pustaka
              untuk mengetahui berbagai komponen dan peralatan yang dibutuhkan, maka disusunlah tinjauan pustaka sebagai acuan dalam merancang dan membuat aplikasi menggunakan ARM Nuvoton NUC120 ini.

A.      Nuvoton NUC120
DT-ARM NUC120 Board merupakan modul pengembangan mikrokontroler NUC120RD2BN yang berbasis CPU ARM Cortex-M0 dari Nuvoton. Modul ini dapat bekerja dengan kecepatan CPU sampai dengan 48 MHz. Modul ini juga telah dilengkapi dengan bootloader internal, sehingga tidak diperlukan lagi device programmer eksternal. Pemrograman melalui bootloader bisa dilakukan dengan menggunakan koneksi USB. Spesifikasi sebagai berikut
a)       Berbasis mikrokontroler NUC120RD2BN (64 KB APROM, 8 KB SRAM, 4 KB Data Flash, CPU ARM Cortex-M0).
b)       Terintegrasi dengan cystal eksternal 12 MHz.
c)       Terintegrasi dengan osilator 32.768 kHz sebagai sumber clock RTC.
d)       Memiliki 1x port USB.
e)       Memiliki 1 port RS-485.
f)        Memiliki 3 kanal UART dengan level tegangan TTL 3.3VDC / 5VDC.
g)       Tersedia port USB yang berfungsi untuk antarmuka serial sekaligus menuliskan program  mikrokontroler, sehingga tidak membutuhkan programmer eksternal.
h)       Memiliki port Serial Wire Debug untuk proses debuging dan programming.
i)        Memiliki 45 jalur GPIO.
j)        Terintegrasi dengan sensor suhu internal.
k)       Memiliki port input 8 kanal ADC 10-bit.
l)        Bekerja pada level tengan 3,3VDC / 5VDC dengan arus maksimum 800mA.
m)     Input catu daya untuk board : 6,5VDC - 12VDC /3,3VDC - 5VDC.


          Gambar 1. Nuvoton NUC120

             B.     Keypad

               Keypad adalah bagian penting dari suatuperangkat elektronika yang membutuhkan interaksi manusia. Keypad berfungsi  sebagai interface antara perangkat (mesin) elektronik dengan manusia atau dikenal dengan istilah HMI (Human Machine Interface). Matrix keypad 4×4 merupakan salah satu contoh keypad yang dapat digunakan untuk berkomunikasi antara manusia dengan mikrokontroler. Matrix keypad 4×4 memiliki konstruksi atau susunan yang simple dan hemat dalam penggunaan port mikrokontroler. Konfigurasi keypad dengan susunan bentuk matrix ini bertujuan untuk penghematan port mikrokontroler karena jumlah key (tombol) yang dibutuhkan banyak pada suatu sistem dengan mikrokontroler. Pada alat ini keypad digunakan sebagai masukkan berat dan harga.



 Gambar 2. Keypad 4x4

            C.     LCD (Liquid Crystal Display)

Display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. LCD (Liquid Cristal Display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi CMOS logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. LCD (Liquid Cristal Display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.
Gambar 3. Bentuk Dari LCD (Liquid Crystal Display)


D.           D.   LED RGB

LED RGB merupakan LED yang mampu menghasilkan warna-warna dari hasil kombinasi warna Red (merah), Green (hijau), dan Blue ( biru). Yang mana warna keluaran warna dari led ini dapat kita atur dengan memberikan nilai input pada masing-masing kaki-kaki led untuk warna RGB, Pada alat ini led RGB digunakan sebagai indikator saat proses penimbangan.


Gambar 4. LED RGB

               E.     Buzzer

Buzzer bekerja dengan cara di berikan tegangan listrik yang akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.

Pada alat ini buzzer digunakan sebagai indikator ketika memulai menimbang serta ketikan timbangan melebihi target yang ditentukan.


Gambar 5. Bentuk Buzzer

             F.     Load Cell

Load cell adalah sebuah alat uji perangkat listrik yang dapat mengubah suatu energi menjadi energi lainnya yang biasa digunakan untuk mengubah suatu gaya menjadi sinyal listrik. Perubahan dari satu system ke system lainnya ini tidak langsung terjadi dalam dua tahap saja tetapi harus melalui tahap-tahap pengaturan mekanikal, kekuatan dan energi dapat merasakan perubahan kondisi dari baik menjadi kurang baik.
                      Pada strain guage (load cell) atau biasa disebut dengan deformasi strain gauge. The strain gaugemengukur perubahan yang berepengaruh pada strain sebagai sinyal listrik, karena perubahan efektif terjadi pada beban hambatan kawat listrik. Pada alat ini load cell digunakan sebagai sensor berat.
Gambar 6. Bentuk Load Cel
          G. Modul HX711
Modul HX711 ini berfungsi untuk menguatkan sinyal luaran dari sensor dan mengkonversi data analog menjadi data digital agar data hasil pengukuran dapat diolah oleh mikrokontroler menggunakan modul HX711 untuk penguat dari sensor loadcell. modul HX711 berfungsi untuk pengubah sinyal digital ke analog yang diproses oleh arduino serta sebagai penguat tegangan dari sensor loadcell.

Gambar 7. Modul HX711

III.     PERANCANGAN ALAT
      Perangkat keras dan Rangkaian Elektronika
         Adapun system yang digunakan adalah:
          1.     Sensor Berat (Load cell)
          2.     ARM Nuvoton NUC120
          3.     Keypad
          4.     Modul HX711
          5.     Buzzer
          6.     LCD 16x2

          7.     LED RGB



   B.     Blok Diagram Hubungan Komponen Utama
         Blok diagram aplikasi Nuvoton NUC120  menggunakan masukan Sensor loadcell, yang disertai keypad sebagai masukan  dengan luaran LCD (Liquid Crystal Display), buzzer dan LED RGB pada gambar dibawah ini :




 Gambar 8. Blok Diagram Komponen Utama

  C.     Perangkat Lunak
Aplikasi Nuvoton NUC120  menggunakan masukan Sensor loadcell, yang disertai keypad sebagai masukan  dengan luaran LCD (Liquid Crystal Display), buzzer dan LED RGB pada gambar dibawah ini :






Gambar 9. Diagram Alir

           GAMBAR RANGKAIAN
              DIAGRAM PENGKAWATAN
                       A. PENGKAWATAN LUAR

                           B. PENGKAWATAN DALAM

                     C. PENGKAWATAN LUAR DALAM
IV.
  A.     Pengujian Alat
Pengujian ini bertujuan untuk mengetahui apakah alat yang dibuat sudah berjalan sesuai dengan yang diinginkan.
            Pengujian ini meliputi dari pengujian sensor berat Load cell, Keypad, LCD(Liquid Crystal Display), buzzer dan LED RGB.






   V.     KESIMPULAN


                         Setelah melakukan percobaan, pengambilan data, dan penganalisaan terhadap data yang telah didapat pada proyek ini, maka didapatkan kesimpulan yaitu sebagai berikut:
              1.  Nuvoton NUC120 dapat memudahkan kita dalam kehidupan sehari-hari terutama
                    untuk instrumentasi sebagai mikrokontroler yang canggih.
              2.   Load Cell merupakan sensor berat, apabila Load cell diberi beban pada inti besinya maka nilai             resitansi di strain gauge akan berubah.
              3.    LCD 16x2 sebagai output yang yang berfungsi untuk menampilkan berat dan harga timbangan.
              4.   Timbangan dengan setting berat dan harga ini mampu mempermudah manusia untuk melakukan           penuimbangan agar lebih presisi.


Nama penulis Imam Edi Susanto. Penulis dilahirkan di kota Pemalang 4 Juni 1995. Penulis telah menepuh pendidikan formal di SD Negeri 02 Wonokerto Kulon Pekalongan, SMP 1 Wonokerto Kulon Pekalongan, dan SMK Texmaco Semarang.
Tahun 2015 penulis telah menyelesaikan pendidikan SMK. Pada tahun 2015 penulis mengikuti seleksi mahasiswa baru diploma (D3) dan diterima menjadi mahasiswa baru diploma (D3) di kampus Politeknik Negeri Semarang (Polines) dengan Program Studi D3 Teknik Elektronika, Jurusan Teknik Elektro. Penulis terdaftar dengan NIM 3.32.15.1.18. Apabila ada kritik dan saran yang membangun serta apabila terdapat beberapa pertanyaan mengenai penelitian ini, bisa menghubungi imamedi6@gmail.com




Nama penulis Rayna Mustofiatun. Penulis dilahirkan di kota Semarang 19 April 1997. Penulis telah menepuh pendidikan formal di SD Negeri Gemah Semarang, SMP 9 Semarang, dan SMA Negeri 15 Semarang.
Tahun 2015 penulis telah menyelesaikan pendidikan SMA. Pada tahun 2015 penulis mengikuti seleksi mahasiswa baru diploma (D3) dan diterima menjadi mahasiswa baru diploma (D3) di kampus Politeknik Negeri Semarang (Polines) dengan Program Studi D3 Teknik Elektronika, Jurusan Teknik Elektro. Penulis terdaftar dengan NIM 3.32.15.1.18. Apabila ada kritik dan saran yang membangun serta apabila terdapat beberapa pertanyaan mengenai penelitian ini, bisa menghubungi rayna.must1@gmail.com






REFERENSI
[1]http://belajarmikrokontroler2015.blogspot.co.id/2016/02/sistem-penghitung-jumlah-peserta-dalam.html
[2]http://belajar-mikrokontroler-2016.blogspot.co.id/2016/12/modul-timbangan-benda-digital-dengan.html
[3]http://belajarduino.blogspot.co.id/2014/07/alat-pembaca-warna_4.html#more

      LAMPIRAN:
1.    Download Jurnal unduh disini
2.    Download PowerPoint unduh disini
3.    Download Diagram Blok unduh disini
4.    Download Diagram Rangkaian unduh disini
5.    Download Pengawatan Dalam unduh disini
6.    Download Pengawatan Luar unduh disini
7.    Download Pengkawatan Luar Dalam unduh disini
8.    Download Diagram Alir unduh disini
9.    Download Video unduh disini
10.   Download Program unduh disini
