TIMBANGAN BUAH DENGAN PILIHAN RENTANG HARGA/BERAT UNTUK PENJUAL DAN PEMBELI


TIMBANGAN BUAH DENGAN PILIHAN RENTANG HARGA/BERAT UNTUK PENJUAL DAN PEMBELI


Muhammad Fajar Nur Ismail1, Siska Medhina Sanusi2, dan Samuel Beta3
Jurusan Teknik Elektro Politeknik Negeri Semarang
Jl. Prof. H. Soedarto, SH, Tembalang, Semarang, 50275
Email: hanyakamufr11@gmail.com1, siskamedhina@gmail.com2, dan sambetak2@gmail.com3.


Abstrak - Timbangan buah digital dengan pilihan rentang harga/berat untuk penjual dan pembeli menggunakan ARM NUC 120 sebagai pemrosesnya. Alat ini memudahkan penjual dan pembeli dalam membeli buah. Pembeli dapat memasukkan rentang berat maupun harga yang diinginkan dan penjual dapat mengubah harga buah sesuai dengan harga dipasaran. Dalam pembuatan alat ini menggunakan masukan sensor berat, keypad dan dengan luaran LCD, buzzer dan LED RGB. Sensor berat yang digunakan sebagai masukan adalah  Loadcell (5Kg). Keypad yang digunakan adalah keypad 4x4. Luaran yang dihasilkan berupa hasil dari timbangan dalam berat (/ons) dan Rupiah (Rp) yang ditampilkan pada LCD. LED dan Buzzer digunakan sebagai indikator dari hasil timbangan.

Kata Kunci: ARM NUC 120, Loadcell, Keypad, LED RGB, Buzzer, LCD

Abstract - Digital fruit scales with price / weight range options for sellers and buyers using ARM NUC 120 as the processor. This tool makes it easy for sellers and buyers to buy fruit. The buyer can enter the desired weight range or price and the seller can change the price of the fruit according to the market price. In making this tool use heavy sensor input, keypad and with the output of LCD, buzzer and RGB LED. The weight sensor used as input is Loadcell (5Kg). Keypad used is 4x4 keypad. The resulting output is the result of scales in weight (/ oz) and Rupiah (Rp) displayed on the LCD. LED and Buzzer are used as indicators of the scales.

Keywords:  ARM NUC 120, Loadcell, Keypad, LED RGB, Buzzer, LCD

I.       PENDAHULUAN
1.1   Latar Belakang
Timbangan adalah alat yang digunakan untuk mengukur suatu benda. Dalam kehidupan sehari-hari timbangan dapat dimanfaatkan dalam berbagai bidang, seperti perdagangan, industri, jasa, bahkan pada bidang kesehatan. Salah satu contoh dalam bidang perdagangan timbangan biasa digunakan di pasar tradisional maupun supermarket. Timbangan buah dengan pilihan rentang harga/berat untuk penjual dan pembeli ini dapat memudahkan penjual maupun pembeli dalam membeli buah. Penjual dapat mengubah harga buah yang dijual, dan pembeli dapat menentukan harga/berat buah yang diinginkan.

1.2    Tujuan
Adapun tujuan dari pembuatan alat ini adalah:
a.   Membuat timbangan buah yang dapat menimbang buah dari 0 - 20kg.
b.   Membuah timbangan yang dapat menentukan rentang harga/berat buah untuk pembeli dan penjual dapat mengubah harga buah.

1.3    Rumusan Masalah
Berdasarkan latar belakang, akan ditentukan beberapa rumusan masalah yaitu:
a.   Bagaimana membuat “Timbangan Buah Digital Dengan Pilihan Rentang Harga/Berat Untuk Penjual dan Pembeli” ?
b.      Bagaimana cara membuat program untuk memasukkan rentang harga/berat untuk pembeli?

1.4    Pebatasan Masalah
Adapun yang membatasi alat ini adalah:
a.       Pembeli tidak dapat masuk ke menu penjual.
b.      Tidak dapat digunakan untuk menimbang beban lebih dari 20kg.

1.2    Metodologi
Target proyek ini menjalankan program yang dapat diimplementasikan langsung terhadap alat. Langkah-langkah pembuatan Proyek ARM dapat didefinisikan berikut:
a.       Studi pustaka alat dan bahan
b.      Perancagan perangkat lunak dan rogram
c.       Implementasi program
d.       Pengujian perangkat lunak dan perangkat keras
e.       Analisa
f.        Laporan

II.     TINJAUAN PUSTAKA
Penjelasan dan uraian teori penunjang yang digunakan dalam membuat alat ini diperlukan untuk mempermudah pemahaman tentang cara kerja rangkaian maupun dasar-dasar perencanaan pembuatan alat.
2.1    Mikrokontroler ARM NUC120
ARM NUC120 Board merupakan modul pengembangan mikrokontroler NUC120RD2BN yang berbasis CPU ARM Cortex-M0 dari Nuvoton. Modul ini dapat bekerja dengan kecepatan CPU sampai dengan 48 MHz. Modul ini juga telah dilengkapi dengan bootloader internal, sehingga tidak diperlukan lagi device program eksternal. Pemrograman melalui bootloader bisa dilakukan dengan menggunakan koneksi USB.
Gambar 2.1 Board ARM NUC 120

Spesifikasi ARM NUC120:
a.   Berbasis mikrokontroler NUC120RD2BN (64 KB APROM, 8 KB SRAM, 4 KB Data Flash,    CPU ARM Cortex-M0).
b.      Terintegrasi dengan cystal eksternal 12 MHz.
c.      Terintegrasi dengan osilator 32.768 kHz sebagai sumber clock RTC.
d.      Memiliki 1x port USB.
e.       Memiliki 1 port RS-485.
f.        Memiliki 3 kanal UART dengan level tegangan TTL 3.3VDC / 5VDC.
g.   Tersedia port USB yang berfungsi untuk antarmuka serial sekaligus menuliskan progra mikrokontroler, sehingga tidak membutuhkan programmer eksternal.
h.       Memiliki port Serial Wire Debug untuk proses debuging dan programming.
i.         Memiliki 45 jalur GPIO.
j.         Terintegrasi dengan sensor suhu internal.
k.        Memiliki port input 8 kanal ADC 10-bit.
l.         Bekerja pada level tengan 3,3VDC / 5VDC dengan arus maksimum 800mA.
m.     Input catu daya untuk board : 6,5VDC - 12VDC / 3,3VDC - 5VDC.

2.2    Loadcell
Loadcell adalah sebuah alat uji perangkat listrik yang dapat mengubah suatu energi listrik menjadi energi lainnya yang biasa digunakan untuk mengubah suatu gaya menjadi sinyal listrik. Pada alat ini loadcell digunakan sebagai sensor berat.
§  Tegangan sumber : max DC 10V
§  Beban : max 5000 gr (5 Kg)
§  Output : 0,1 mV ~ 1,0 mV / V (skala 1:1000 terhadap tegangan masukan, margin error ≤1,5%)
§  Suhu operasional : -20 ~ +65°
§  Bahan : Aluminium alloy Dimensi : 8 cm x 1,25 cm x 1, 25 cm
Gambar 2.2 Sensor Berat (Loadcell)


2.3    Keypad 4x4
Konfigurasi keypad dengan susunan bentuk matrix ini bertujuan untuk penghematan port mikrokontroler karena jumlah key (tombol) yang dibutuhkan banyak pada suatu sistem dengan mikrokontroler. Pada alat ini keypad digunakan sebagai masukkan berat dan harga.
Gambar 2.3 Keypad 4x4


2.4    LCD 16x2
LCD (Liquid Cristal display) adalah suatu komponen yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. LCD (Liquid Crystal Display) adalah suatu jenis media tampil yang menggunakan kristal cair sebagai penampil utama. LCD sudah digunakan diberbagai bidang misalnya alat–alat elektronik seperti kalkulator, layar laptop ataupun layar hp. Pada postingan aplikasi LCD yang dugunakan ialah LCD dot matrik dengan jumlah karakter 2x16. LCD sangat berfungsi sebagai penampil yang nantinya akan digunakan untuk menampilkan hasil data dan status  kerja alat. Pada alat ini, LCD digunakan untuk menampilkan seting berat atau harga serta hasil akhir timbangan.

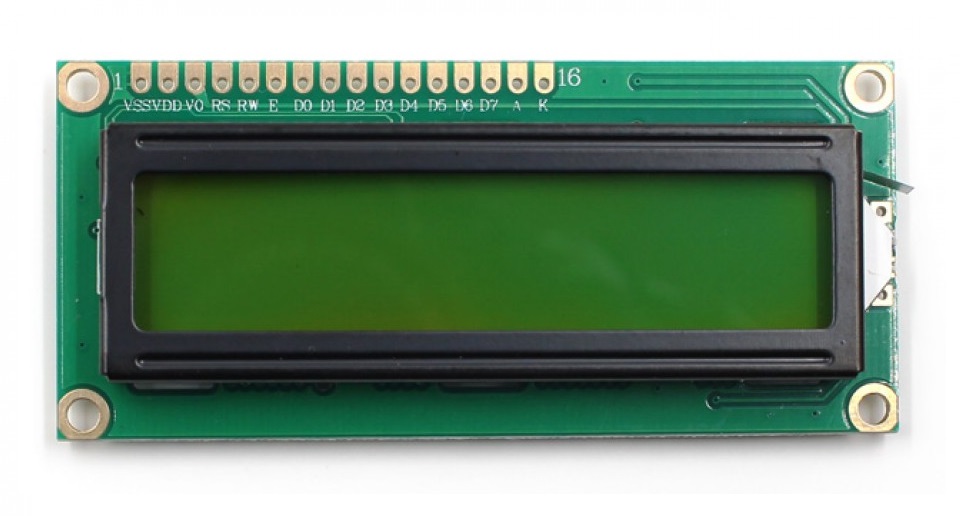

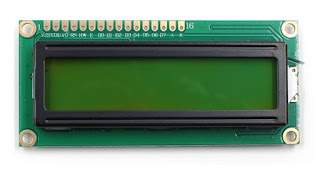

Gambar 2.4 LCD 2x16


2.5    LED RGB
LED RGB merupakan LED yang mampu menghasilkan warna-warna dari hasil kombinasi warna Red (merah), Green (hijau), dan Blue ( biru). Yang mana warna keluaran warna dari led ini dapat kita atur dengan memberikan nilai input pada masing-masing kaki-kaki led untuk warna RGB, Pada alat ini led RGB digunakan sebagai indikator saat proses penimbangan.
Gambar 2.5 LED RGB


2.6    Buzzer
Buzzer  biasanya disebut sebagai rangkaian alarm pengingat pesan dan tanda. Buzzer bekerja dengan cara di berikan tegangan listrik yang akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi. Pada alat ini buzzer digunakan sebagai indikator ketika memulai menimbang serta ketika timbangan melebihi target yang ditentukan.
Gambar 2.6 Buzzer



III.    PERANCANGAN ALAT
3.1    Perangkat Keras dan Rangkaian Elektronika
Adapun perangkat yang digunakan yaitu:
a.     Loadcell
b.    Keypad
c.     Board ARM NUC 120
d.    LED RGB
e.     Buzzer

3.1    Blok Diagram
Blok diagram pada proyek ini menggunakan masukan sensor beban (loadcell) sebagai pendeteksi berat buah dan keypad 4x4 sebagai penentu rentang harga/berat juga sebagai pengubah harga buah, buzzer dan LED RGB berfungsi sebagai luaran dapat dilihat pada gambar di bawah ini:
Gambar 3.1 Blok Diagram


3.2    Diagram Alir

Gambar 3.2 Diagram Alir

3.4    Gambar Rangkaian



Gambar 3.3 Gambar Rangkaian

3.5    Diagram Pengawatan

 Gambar 3.4 Diagram Pengawatan Dalam

Gambar 3.5 Diagram Pengawatan Luar

IV.     CARA KERJA ALAT
Alat ini mempunyai input data yang berasal dari Sensor Berat (Loadcell) untuk mendeteksi berat benda dalam hal ini yang digunakan adalah buah. Tampilan awal pada LCD akan menampilkan pilihan 1 untuk penjual dan 2 untuk pembeli. Sebelum masuk kedalam menu untuk penjual akan diminta password terlebih dahulu, pada menu ini penjual dapat mengubah harga buah. Untuk menu pembeli, pembeli dapat memilih buah terlebih dahulu kemudian memasukkan rentang harga/berat sesuai dengan keinginan. LED (hijau) berkedip dan buzzer bunyi menandakan berat kurang dari rentang yang dimasukkan, LED (merah) berkedip dan buzzer mati menandakan berat melebihi rentang yang dimasukkan.

V.      PENGUJIAN ALAT
Dalam proyek yang kami buat, perlu diuji untuk menentukan kesesuaian timbangan, adapun langkahlangkah cara pengujian yang akan kami lakukan adalah:
1.   Mengupload program ke alat yang dibuat, apakah sudah sesuai dengan yang diinginkan atau belum.
2.      Menguji alat sesuai dengan cara kerja.

VI.     KESIMPULAN
Setelah melakukan perancangan, pembuatan dan uji coba alat, maka didapatkan kesimpulan yaitu sebagai beikut:
1.        Sensor Berat (Loadcell), sebagai alat pendeteksi berat.
2.  ARM NUC 120, sebagai pemroses pada alat “Timbangan Buah dengan Pilihan Rentang Harga/Berat untuk Penjual dan Pembeli”
3.        Keypad 4x4, sebagai masukan berat dan harga.
4.        LCD 2x16, sebagai penampil seting berat/harga serta hasil akhir timbangan.
5.        LED RGB dan Buzzer, sebagai indikator dari hasil timbangan.

REFERENSI
[1]http://belajar-mikrokontroler-2016.blogspot.co.id/2016/12/modul-timbangan-benda-digital-dengan.html
[2]http://belajarmikrokontroler2015.blogspot.co.id/2016/02/simulasi-ppengingat-penggantian-oli-dan.html
[3]http://belajarduino.blogspot.co.id/2014/07/sistem-pembuka-pintu-menggunakan.html


LAMPIRAN:
1.    Download Jurnal
2.    Download PowerPoint
3.    Download Diagram Blok
4.    Download Diagram Rangkaian
5.    Download Pengawatan Dalam
6.    Download Pengawatan Luar
7.    Download Diagram Alir
8.    Download Video
9.    Downloan Program



BIODATA PENULIS

    Nama Penulis Muhammad Fajar Nur Ismail. Penulis dilahirkan di Jakarta, 22 Mei 1997. Pada tahun 2015 penulis diterima menjadi mahasiswa baru Diploma (D3) Teknik Elektronika, Jurusan Teknik Elektro. Penulis terdaftar dengan NIM 3.32.15.1.16. Apabila ada kritik dan saran yang membangun serta pertanyaan mengenai penelitian ini bisa menghubungi via email: hanyakamufr11@gmail.com. 082172255494




    Nama Penulis Siska Medhina Sanusi. Penulis dilahirkan di Semarang, 11 Mei 1997. Pada tahun 2015 diterima menjadi mahasiswa baru Diploma (D3) Teknik Elektronika, Jurusan Teknik Elektro. Penulis terdaftar dengan NIM 3.32.15.1.20. Apabila ada kritik dan saran yang membangun serta pertanyaan mengenai penelitian ini bisa menghubungi via email: siskamedhina@gmail.com
